HiPerFREDTM
Epitaxial Diode
Features
●Planar passivated chips
●Very short recovery time
●Extremely low switching losses
●Low I
RM-values
Soft recovery behaviour
●
●Epoxy meets UL 94V-0
Applications
●Antiparallel diode for high frequency
switching devices
●Antisaturation diode
●Snubber diode
●Free wheeling diode in converters
and motor control circuits
●Rectifiers in switch mode power
supplies (SMPS)
●Inductive heating
2mA
●Uninterruptible power supplies (UPS)
●Ultrasonic cleaners and welders
Advantages
●Avalanche voltage rated for reliable
operation
●Soft reverse recovery for low EMI/RFI
●Low I
RM
reduces:
- Power dissipation within the diode
- Turn-on loss in the commutating
switch
IFAV
VRRM
= 1200 V·
trr
= 30 ns
= 30 A
VRRM·
VRRM
Type
V V
1200 600
DSEE30-12A
Symbol Conditions Maximum Ratings
IFRMS
IFAVM ·
60 A
TC
= 90°C; rectangular, d = 0.5 30 A
IFSM
TVJ
= 45°C; t
p
= 10 ms (50 Hz), sine 200 A
EAS
TVJ
= 25°C; non-repetitive 0.2 mJ
IAS
= 1.3 A; L = 180 μH
IAR
VA
= 1.5
·
VR typ.; f = 10 kHz; repetitive 0.1 A
TVJ
TVJM
Tstg
-55...+175 °C
175 °C
-55...+150 °C
TL
1.6 mm (0.063 in) from case for 10 s 260
°C
Ptot
TC
= 25°C 165 W
Md
Mounting Torque 0.9/6 Nm/ lb.in.
Weight
typical 2 g
Symbol
Conditions
Characteristic Values
typ.
max.
I
·ˉR
TVJ
= 25°C V
R
= VRRM
200 μA
TVJ
= 150°C V
R
= VRRM
V
ˇF
IF
= 30 A; T
VJ
= 125°C 1.75 V
TVJ
= 25°C 2.5 V
RthJC
RthCH
0.9 K/W
0.25 K/W
trr
IF
= 1 A; -di/dt = 200 A/μs; 30 ns
VR
= 30 V
IRM
VR
= 100 V; I
F
= 50 A; -di
F/dt = 100 A/μs 4 A
TVJ
= 100°C
DS98962 (10/02)
? 2002 IXYS All rights reserved
DSEE30-12A
ADVANCE TECHNICAL INFORMATION

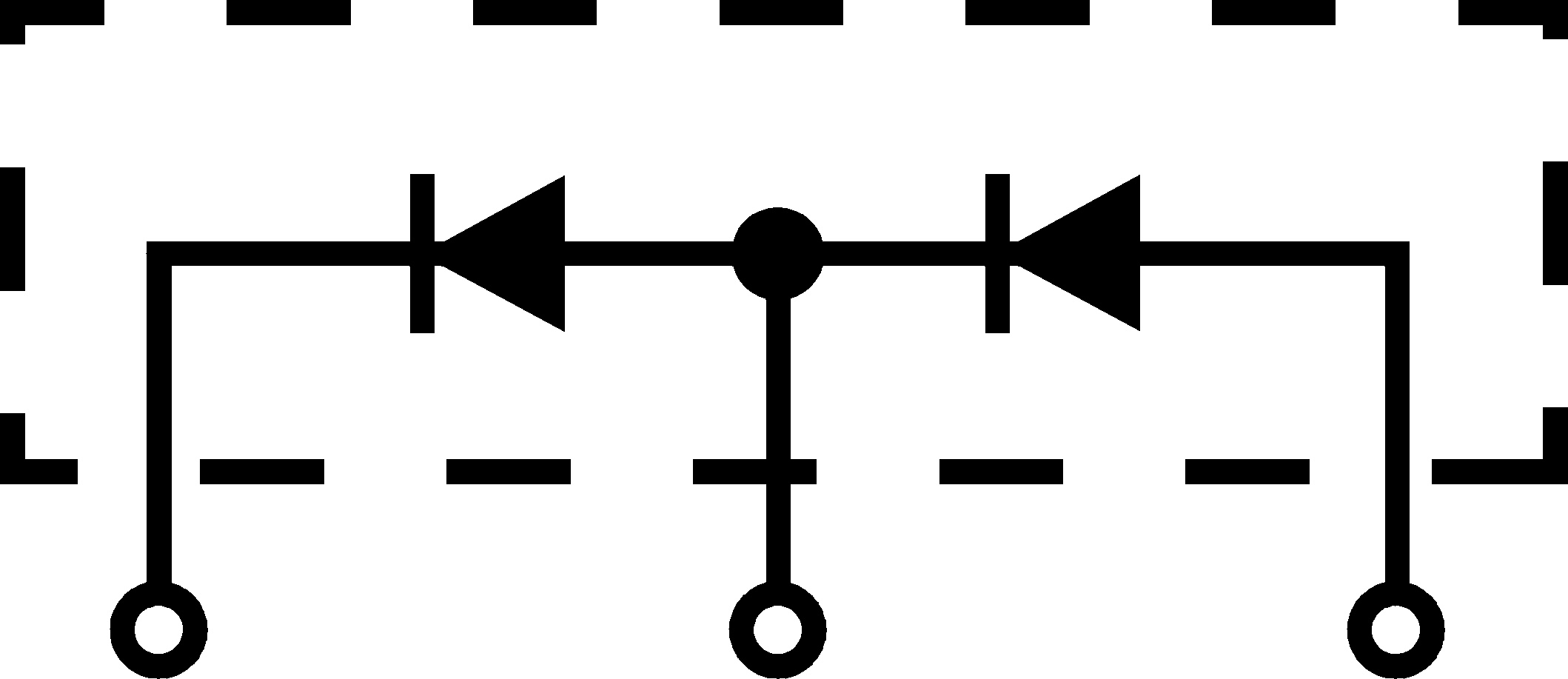

1 2 3
Notes: Data given for TVJ
= 25
OC and per diode unless otherwise specified
·
Diodes connected in series
ˉ
Pulse test: pulse Width = 5 ms, Duty Cycle < 2.0 %
ˇ
Pulse test: pulse Width = 300
μs, Duty Cycle < 2.0 %
IXYS reserves the right to change limits, test conditions and dimensions.
1
2
3
Notes
●Please see DSEP 30-06A Data Sheet
for characteristic curves.
TO-247 AD
